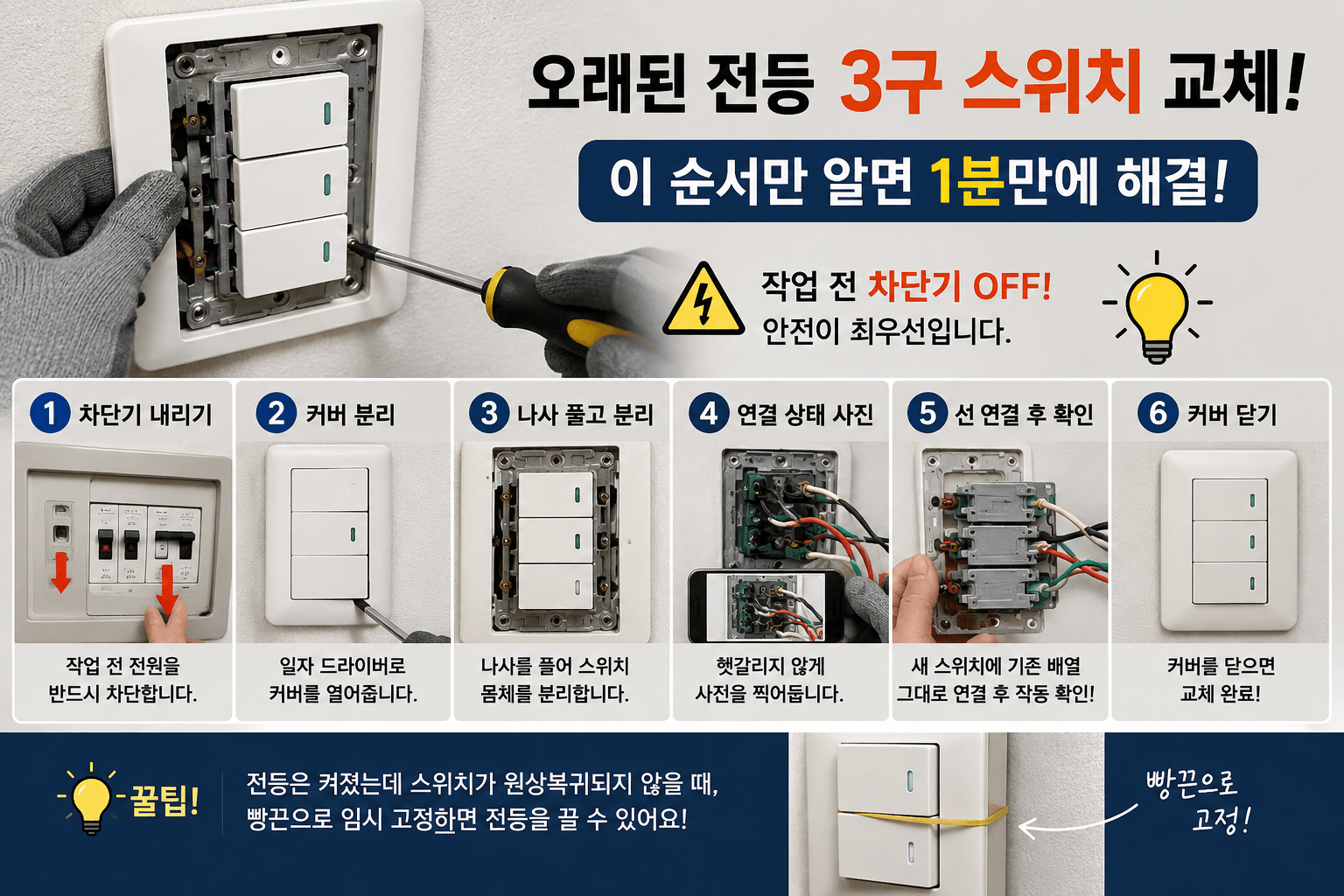

스위치를 교체하는 게 정말 '1분짜리 작업'일까요? 제가 직접 3구 스위치를 열어봤을 때 든 첫 생각은 "이거 순서 틀리면 큰일 나겠다"였습니다. 전선이 여러 가닥 얽혀 있는 걸 보고서야 사진부터 찍었습니다. 차단기 내리기, 기존 배선 확인, 검전기로 전압 체크
이 세 단계가 속도보다 훨씬 중요합니다. 처음 교체 할때는 막막하기만 하고 두렵기도 해서 쉽게 포기하기도 하지만 누구나 교체 가능하게 설명 자세하게 남기니깐 도전해 보세요
스위치 교체 전, 차단기부터 내려야 하는 이유
스위치가 고장 났을 때 가장 먼저 드는 생각이 뭔가요? 저는 솔직히 처음엔 "그냥 빨리 바꾸면 되지"였습니다. 나사 두 개 풀고 전선 빼서 새 걸로 연결하면 끝이라고 생각했거든요. 그런데 그 생각이 잘못됐다는 걸 실제로 작업하면서 알았습니다.
전기 작업에서 가장 먼저 해야 할 것은 분전함(차단기 박스)에서 해당 회로의 누전차단기(ELCB)를 내리는 겁니다. 여기서 누전차단기(ELCB)란 회로에 과전류나 누전이 발생했을 때 자동으로 전기를 끊어주는 안전장치를 말합니다. 이걸 내리지 않은 채로 전선을 건드리면 감전 사고가 발생할 수 있고, 잘못하면 합선(단락)으로 이어질 수도 있습니다.
합선이란 피복이 벗겨진 전선끼리 맞닿아 전류가 정상 경로를 벗어나 순간적으로 흐르는 현상인데, 이때 발생하는 스파크나 열이 화재로 이어지기도 합니다. 오래된 건물일수록 전선 피복이 딱딱하게 굳어 있거나 균열이 생긴 경우가 많아서 더 조심해야 합니다. 제가 작업한 건물 중에도 피복이 손으로 살짝 건드리자마자 부서지는 곳이 있었습니다. 그때 차단기를 미리 내려두지 않았으면 정말 아찔했을 것 같습니다.
3구 스위치에서 배선확인이 핵심인 이유
1구 스위치를 교체해 봤다면, 3구 스위치도 비슷하겠지 싶은 마음이 들 수 있습니다. 저도 그랬습니다. 그런데 막상 커버를 열어보면 이야기가 완전히 달라집니다.
1구 스위치는 전선이 보통 두 가닥이라 빼고 꽂으면 그만이지만, 3구 스위치는 전등 세 개를 각각 제어하다 보니 공통선(COM선)과 각 전등으로 연결된 부하선이 뒤섞여 있습니다. 공통선(COM선)이란 여러 스위치가 공유하는 전원 공급선으로, 이걸 잘못 연결하면 스위치가 작동하지 않거나 엉뚱한 전등이 켜지는 상황이 발생합니다.
제가 처음 3구 스위치를 교체했을 때, 선을 하나씩 빼면서 기억하면 되겠지 하고 생각했습니다. 그런데 세 번째 선을 빼는 순간 첫 번째가 어디 연결돼 있었는지 이미 헷갈렸습니다. 그날 이후로 저는 작업 전 반드시 스마트폰으로 사진을 찍어둡니다. 각도를 달리해서 두 장 정도 찍어두면 새 스위치 연결할 때 그대로 비교하면서 작업할 수 있어서 훨씬 수월합니다.
전선을 분리할 때도 요령이 있습니다. 스위치 몸통 아래쪽에 작은 홈(해제 버튼)이 있는데, 여기에 일자 드라이버를 살짝 밀어 넣으면서 전선을 당기면 무리 없이 빠집니다. 이 홈을 누르지 않고 전선을 억지로 잡아당기면 피복이 손상될 수 있으니 주의가 필요합니다.
- 작업 전 기존 배선 상태를 스마트폰으로 여러 각도에서 촬영한다
- 공통선(COM선)과 부하선의 위치를 사진과 대조하며 분리한다
- 전선 해제 홈에 일자 드라이버를 밀어 넣은 뒤 천천히 당긴다
- 새 스위치에 기존 배열 그대로 한 선씩 연결하고 사진과 최종 비교한다
차단기를 내렸어도 검전기 확인은 따로 해야 합니다
차단기를 내렸으니 이제 안전하다고 생각하셨나요? 사실 저도 한동안 그렇게 생각했습니다. 그런데 차단기를 내렸다고 해서 무조건 그 회로의 전압이 0이 된다는 보장은 없습니다.
분전함 안에 라벨이 제대로 붙어 있지 않은 경우, 어느 차단기가 어느 회로를 담당하는지 정확히 알기 어렵습니다. 제가 경험한 건물 중에는 라벨이 아예 없거나 "방 1"이라고만 적혀 있어서 어느 차단기를 내려야 할지 확신하지 못한 경우도 있었습니다. 그 상황에서 검전기 없이 작업했다면 어떻게 됐을지 생각만 해도 아찔합니다.
검전기(Voltage Tester)란 전선이나 단자에 가져다 대기만 해도 전압이 남아 있는지 빛이나 소리로 알려주는 도구입니다. 가격도 부담 없고 크기도 볼펜만 해서 전기 작업을 조금이라도 다뤄본다면 하나쯤 갖춰두는 것이 좋습니다. 출처: 국가기술표준원(KATS)에 따르면, 가정용 전기 작업 시 활선 여부를 직접 확인하는 습관이 감전 사고를 예방하는 핵심 요소로 꼽힙니다.
전선을 본격적으로 분리하기 전에 검전기로 스위치 단자 주변을 한 번 훑어보는 데 10초도 걸리지 않습니다. 이 10초가 나중에 큰 차이를 만들 수 있습니다. 안전행정 측면에서도 출처: 행정안전부는 DIY 전기 작업 전 반드시 전압 확인 도구를 사용하도록 권고하고 있습니다.
'1분 교체'보다 중요한 것, 순서와 작동 확인
"1분 만에 교체"라는 말은 들으면 솔깃합니다. 그런데 제 경험상 이 말은 조금 조심할 필요가 있습니다. 실제로 빠르게 할 수 있다는 것과, 빠르게 해도 안전하다는 것은 전혀 다른 이야기입니다.
새 스위치에 배선을 모두 연결한 뒤에는 바로 커버를 닫지 않습니다. 저는 반드시 커버를 열어둔 채로 분전함에 가서 차단기를 다시 올리고, 각 스위치가 정상적으로 작동하는지 먼저 확인합니다. 스위치가 오프(OFF) 위치일 때 전등이 꺼지는지, 온(ON) 위치일 때 정확히 해당 전등만 켜지는지 확인하는 겁니다. 3구 스위치라면 세 개 전등 각각을 따로 눌러봐야 합니다.
이 확인 단계를 생략하고 커버를 닫아버리면, 나중에 문제가 생겼을 때 다시 뜯어야 하는 번거로움이 생깁니다. 한 번 제대로 확인하고 닫는 게 결국 가장 빠른 방법입니다.
한 가지 더 말씀드리자면, 일부에서 스위치가 고장 났을 때 빵끈으로 스위치를 고정해 임시방편으로 사용하는 방법을 소개하기도 합니다. 재치 있는 아이디어이긴 하지만, 저는 개인적으로 추천하고 싶지 않습니다. 스위치 내부의 접점이 손상된 상태라면 열이 발생하거나 불꽃이 튈 수 있고, 그 상태를 방치하면 화재 위험이 커집니다. 임시로 묶어놓고 계속 쓰기보다 가능한 한 빨리 정상 스위치로 교체하는 것이 맞습니다.
자주 묻는 질문
Q. 전기 작업 경험이 없어도 스위치 교체를 직접 해도 될까요?
A. 차단기 내리기, 배선 사진 찍기, 검전기로 전압 확인하기 이 세 단계만 지키면 전기 초보도 도전해볼 수 있는 작업입니다. 다만 오래된 건물이라면 전선 피복 상태나 배선 방식이 예상과 다를 수 있어서, 조금이라도 이상하다 싶으면 전문 전기기사에게 맡기는 것이 훨씬 안전합니다. 속도보다 안전이 먼저입니다.
Q. 3구 스위치 교체할 때 선 색깔로 구분하면 안 되나요?
A. 선 색깔이 규격대로 되어 있다면 참고할 수 있지만, 오래된 건물은 색이 바래거나 처음부터 통일이 안 된 경우가 꽤 있습니다. 제 경험상 색깔만 믿고 작업했다가 스위치 하나가 엉뚱한 전등을 켜는 상황이 생기기도 했습니다. 색깔보다는 작업 전에 찍어둔 배선 사진을 기준으로 삼는 것이 훨씬 확실합니다.
Q. 검전기는 어디서 구할 수 있고, 얼마나 하나요?
A. 동네 철물점이나 온라인 쇼핑몰에서 쉽게 구할 수 있습니다. 비접촉식 검전기(Non-Contact Voltage Tester) 기준으로 1만 원 내외면 충분한 제품을 살 수 있습니다. 전기 작업을 앞으로도 직접 할 생각이라면 하나 장만해두는 것을 권합니다. 한 번 쓰고 서랍에 넣어둬도, 정말 필요한 순간에 그 가치를 합니다.
Q. 새 스위치를 연결했는데 전등이 아예 켜지지 않으면 어떻게 해야 하나요?
A. 가장 먼저 다시 차단기를 내리고 배선 사진과 현재 연결 상태를 비교해보는 것이 순서입니다. 공통선(COM선)이 잘못된 단자에 꽂혔을 가능성이 높습니다. 그래도 해결이 안 된다면 스위치 불량일 수 있으니 제품을 교환해보고, 그마저도 안 되면 배선 자체에 문제가 있을 수 있어 전문가 점검을 받는 것이 맞습니다.
결론
스위치 교체가 간단한 작업인 것은 맞습니다. 하지만 제가 직접 해보면서 느낀 것은, 이 작업의 핵심은 속도가 아니라 순서라는 것입니다. 차단기 내리기 → 배선확인 사진 찍기 → 검전기로 전압 체크 → 기존 배열 그대로 연결 → 작동 확인 이 다섯 단계를 지키는 것이 결국 가장 빠른 방법입니다.
"쉽다"는 말이 전기 작업 앞에서는 자칫 방심으로 이어질 수 있습니다. 다음에 스위치를 교체하게 된다면, 가장 먼저 분전함 앞에 서는 것부터 시작해보십시오. 그게 안전한 작업의 진짜 첫걸음입니다.
