스위치만 있는 곳에 콘센트를 만들 수 있다는 말, 처음 들었을 때 저도 반신반의했습니다. 스위치는 불 켜는 장치, 콘센트는 전자제품 꽂는 구멍이라고만 생각했던 터라 둘이 한 자리에 들어간다는 게 쉽게 와닿지 않았습니다. 그런데 배선 구조를 조금만 들여다보면 이 방식이 왜 가능한지, 그리고 왜 함부로 따라 하면 안 되는지가 동시에 보입니다.

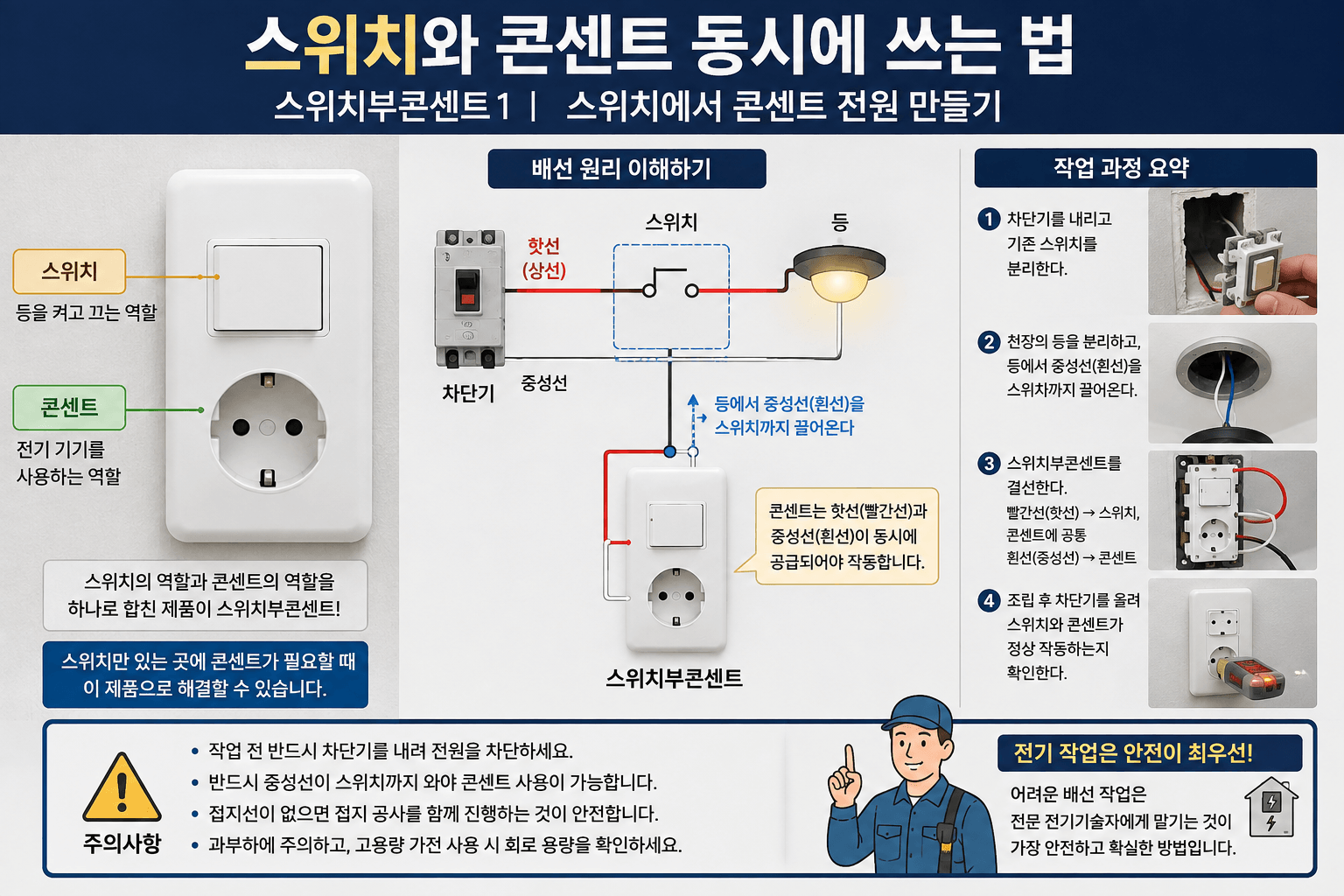

스위치 자리에 콘센트가 생기는 배선 원리
솔직히 이건 예상 밖이었습니다. 스위치 뒤에 선이 두 가닥 꽂혀 있는 걸 보고 '전기가 두 선으로 들어오는구나'라고만 생각했는데, 실제로는 그 두 가닥이 하나의 선이 왔다가 돌아가는 구조라는 설명을 접하고 나서야 뭔가 머릿속에서 정리됐습니다.
전기 회로에서는 핫선(Hot Line)과 중성선(Neutral Line), 이 두 가지가 함께 공급돼야 전기 기기가 작동합니다. 핫선이란 차단기에서 출발하는 전류가 흐르는 선으로, 교류 가정용 전기에서 실질적인 전압을 전달하는 역할을 합니다. 중성선은 전류가 돌아가는 귀환 경로로, 이 두 선이 함께 연결될 때 비로소 전기 회로가 완성됩니다.
일반 조명 스위치가 하는 일은 간단합니다. 핫선이 등으로 바로 가지 않고 스위치를 거치도록 해서, 스위치를 켰을 때만 전기적으로 연결이 완성되는 구조입니다. 그러다 보니 스위치 박스까지는 핫선만 들어오고, 중성선은 조명 기구 쪽에 머물게 됩니다. 콘센트를 추가하려면 이 중성선을 스위치 위치까지 끌어와야 한다는 게 핵심입니다.
스위치부 콘센트란 스위치 모듈과 콘센트 모듈을 하나의 틀 안에 결합한 제품입니다. 스위치 부분은 기존 조명 스위치와 동일하게 작동하고, 콘센트 부분은 핫선과 중성선이 동시에 공급될 때 활성화됩니다. 베란다처럼 조명 스위치만 있고 콘센트가 없는 공간에서, 건조기나 세탁기 같은 가전을 놓고 싶을 때 이 제품이 쓰이는 이유가 바로 여기에 있습니다.
- 핫선(Hot Line): 차단기에서 출발해 전압을 전달하는 선
- 중성선(Neutral Line): 전류가 돌아가는 귀환 경로, 콘센트 활성화에 필수
- 스위치부 콘센트: 스위치 모듈 + 콘센트 모듈을 하나의 틀에 결합한 제품
- 설치 조건: 스위치 박스까지 중성선이 연결돼야 콘센트 기능 작동
중성선 확보, 말처럼 간단하지 않았습니다
제가 집 안에서 콘센트가 없는 위치에 멀티탭을 길게 연결해 사용했던 적이 있습니다. 그때는 배선이 어떻게 연결되어 있는지 전혀 관심이 없었고, 그냥 선이 닿으면 그만이라고 생각했습니다. 그런데 스위치부 콘센트 설치 과정을 보고 나서, 그 단순한 작업 뒤에 얼마나 많은 고려사항이 있는지를 처음으로 실감했습니다.
실제 작업 순서를 따라가 보면, 먼저 분전함에서 해당 차단기를 내린 뒤 스위치를 분리해 배선 상태를 확인합니다. 그다음 천장에 설치된 등기구를 분리하고, 등기구 박스에서 중성선을 한 가닥 스위치 위치까지 끌어옵니다. 이 과정에서 요비선(연락선)이라 불리는 유연한 전선을 벽 속으로 통과시켜 새 배선 경로를 만드는 작업이 필요합니다. 요비선이란 기존 배관 안에 새 전선을 삽입할 때 안내선 역할을 하는 선으로, 현장에서 흔히 쓰이는 작업 도구입니다.
결선 방식도 꼼꼼하게 이해해야 합니다. 스위치부 콘센트에서 스위치 부분과 콘센트 부분은 핫선을 공유하는 구조로, 차단기에서 온 핫선을 점프 단자(두 모듈이 전기적으로 연결된 공용 단자)에 꽂아야 합니다. 점프 단자란 스위치 모듈과 콘센트 모듈 사이를 내부에서 이어주는 연결 지점으로, 여기에 핫선을 잘못 연결하면 조명이 꺼져도 콘센트에 전원이 들어오지 않거나 반대로 회로에 이상이 생길 수 있습니다.
제 경험상 이런 작업은 원리를 이해하는 것과 실제로 손을 쓰는 것 사이에 상당한 거리가 있습니다. 차단기를 내렸다고 해서 모든 위험이 사라지는 것도 아니고, 집마다 배선 색상이나 구조가 다를 수 있기 때문입니다. 오래된 건물일수록 예상치 못한 배선 상태를 만날 가능성도 높습니다. 국토교통부 고시 기준(출처: 국토교통부)에서도 전기 배선 변경 작업은 자격을 갖춘 전기공사업자가 수행하도록 규정하고 있습니다.
안전 주의, "작동하면 성공"이 아닌 이유
배선 원리를 공부하고 나서 오히려 더 조심스러워졌습니다. 콘센트에 불이 들어오면 다 된 것처럼 느껴지지만, 제가 이번 내용을 보면서 가장 오래 생각한 부분은 따로 있었습니다. 바로 접지 문제입니다.
접지선(Earth Line)이란 전기 기기의 외함이나 금속 부분을 대지와 연결해 누전 시 감전 사고를 방지하는 보호 선입니다. 조명 회로에는 애초에 접지선이 연결되지 않은 경우가 많습니다. 등만 켜고 끄는 용도로 설계된 회로이기 때문입니다. 그런데 여기에 콘센트를 추가하고 세탁기나 건조기처럼 금속 외함을 가진 가전을 연결하면, 접지가 없는 상태에서 누전이 발생할 경우 외함에 전압이 걸릴 수 있습니다. 한국전기설비규정(KEC)(출처: 한국전기공사협회)에 따르면, 콘센트 신설 시 접지선 확보는 선택이 아닌 필수 사항입니다.
또 한 가지 제가 신경 쓰인 부분은 회로 용량 문제였습니다. 콘센트가 생겼다고 해서 전력 소비가 큰 기기를 아무 제약 없이 연결할 수 있는 건 아닙니다. 기존 조명 회로의 차단기 용량과 배선 굵기를 확인하지 않은 채로 소비전력이 높은 건조기나 전기히터를 연결하면, 과부하(회로가 감당할 수 있는 전력 한계를 초과하는 상태)로 인해 차단기가 내려가거나 배선이 과열될 위험이 있습니다.
이번 내용을 접하기 전에는 '콘센트가 없으면 멀티탭으로 해결하면 그만'이라고 생각했습니다. 하지만 전기 배선의 구조를 조금이라도 들여다보고 나니, 모르는 상태에서 손대지 않는 것이 가장 현명하다는 생각이 오히려 더 강해졌습니다. 작동한다고 안전한 것이 아니라, 접지와 회로 용량까지 갖춰진 상태가 진짜 안전한 것입니다.
자주 묻는 질문
Q. 스위치부 콘센트는 전기 자격증 없이 직접 설치해도 되나요?
A. 단순히 기존 스위치를 교체하는 수준을 넘어 배선 작업이 수반되면 전기공사업법상 자격자가 시공해야 합니다. 중성선을 새로 끌어오는 작업이 포함되는 경우에는 특히 전문 전기기술자에게 맡기는 것이 안전하고 법적으로도 올바른 방법입니다.
Q. 베란다 스위치 자리에 콘센트를 만들면 세탁기 연결이 바로 가능한가요?
A. 콘센트가 생긴다고 해서 바로 가능한 것은 아닙니다. 기존 조명 회로의 차단기 용량과 배선 굵기를 확인해야 하고, 세탁기·건조기처럼 전력 소비가 큰 가전을 연결하려면 접지선 확보와 전용 회로 신설이 병행돼야 합니다.
Q. 스위치 뒤에 선이 두 가닥인데 중성선도 있는 건가요?
A. 일반적인 단로 스위치의 경우, 뒤에 보이는 두 가닥은 핫선 하나가 들어왔다가 나가는 구조입니다. 즉 실질적으로는 한 가닥의 핫선이 왕복하는 것이며, 중성선은 스위치 박스까지 들어와 있지 않은 경우가 대부분입니다. 그래서 콘센트를 추가하려면 별도로 중성선을 끌어와야 합니다.
Q. 접지 없이 스위치부 콘센트를 쓰면 얼마나 위험한가요?
A. 간단한 저전력 기기는 단기적으로 큰 문제가 없을 수 있지만, 금속 외함을 가진 세탁기·건조기 같은 가전을 연결하면 누전 시 외함에 전압이 걸려 감전 사고로 이어질 수 있습니다. 접지선 확보는 콘센트 신설 시 반드시 함께 처리해야 할 사항입니다.
결론
스위치부 콘센트는 분명 실용적인 해결책입니다. 공사 없이 기존 스위치 자리를 활용해 콘센트를 추가할 수 있다는 점에서 오래된 집이나 콘센트가 부족한 공간에서 충분히 쓸모 있는 방법입니다. 제가 직접 배선 구조를 공부해 보니 원리 자체는 이해할 수 있었습니다.
그런데 원리를 이해하는 것과 직접 작업하는 것은 다른 문제입니다. 중성선 확보, 점프 단자 결선, 접지선 연결, 회로 용량 확인까지 모두 갖춰져야 진짜 완성된 작업이라고 볼 수 있습니다. 조금 아끼려다 더 큰 사고로 이어질 수 있는 만큼, 배선 변경이 수반되는 경우에는 전문 전기기술자에게 의뢰하는 것이 가장 현명한 방법이라고 제 경험에 비추어 생각합니다.
